Тип 04 (ZBD-04) — китайская плавающая боевая машина пехоты (БМП).

ZBD-04
Тип 04 (ZBD-04)
Классификация боевая машина пехоты
Боевая масса, т 21,5
Компоновочная схема моторно-трансмиссионное отделение спереди справа, боевое посередине, десантное сзади
Экипаж, чел. 3
Десант, чел. 7
История
Годы производства с 2003
Годы эксплуатации с 2004
Основные операторы КНР
Бронирование
Тип брони стальная катаная
Вооружение
Калибр и марка пушки 1 × 100-мм пушка 2А70
1 × 30-мм пушка 2А72
Тип пушки 100-мм: гладкоствольная, пусковая установка ПТУР
30-мм: нарезная автоматическая
Боекомплект пушки 22 × 100-мм выстрела
8 × ПТУР 9М117
500 × 30-мм снарядов
Дальность стрельбы, км 100-мм — 4,0 км
30-мм — 2,0 км
Прицелы дневной перископический
ночной пассивно-активный
лазерный дальномер
зенитный прицел
Пулемёты 1 × 7,62-мм Type 86 (ПКТ) (2000 патронов)
Другое вооружение 2 встроенных дымовых гранатомёта
Подвижность
Тип двигателя дизельный жидкостного охлаждения
Скорость по шоссе, км/ч 65
Запас хода по шоссе, км 500
Тип подвески индивидуальная торсионная, с гидравлическими амортизаторами
Преодолеваемый брод, м плавает
 Медиафайлы на Викискладе

История

Разрабатывалась в КНР с конца 1990-х годов в качестве замены устаревшей БМП Тип 86 (WZ-501). В основу машины положена конструкция и инженерные решения российской БМП-3. В частности, боевое отделение было почти без изменений перенесено с БМП-3 (согласно лицензионному соглашению, которое КНР заключила с Россией в 1997 году). Однако у 100-мм пушки Тип-97 количество снарядов уменьшилось почти наполовину (22 снаряда у Тип-97 против 40 у БМП-3).

В 2003 году испытания БМП ZBD-97 были закончены, и с 2004 года она принята на вооружение Народно-Освободительной Армии Китая под наименованием Тип 97. Производитель — Северная промышленная корпорация (NORINCO).

Конструктивные особенности

ZBD-97 имеет переднее расположение моторно-трансмиссионного отделения. Место механика водителя находится спереди слева. Позади расположено место стрелка со своим люком в крыше корпуса. Десантное отделение расположено в кормовой части корпуса машины. Десантное отделение оборудовано двумя люками в крыше и дверью в кормовом бронелисте для входа и выхода. Машина оборудована автоматической системой коллективной защиты от ОМП.

Двигатель ZBD-97 - дизель водяного охлаждения. Трансмиссия - гидромеханическая с гидроусилителем рулевого механизма и отбором мощности на водометы.

Ходовая часть состоит из шести двускатных обрезиненных катков и трех поддерживающих роликов (на каждый борт) с переднем ведущим колесом.

Для движения по воде имеются встроенные водометы, расположенные в нижней части кормы справа и слева.

Боевое отделение с двухместной башней расположено в центре корпуса и смещено к корме. В башне находятся смонтированные в одну систему 100-мм орудие, 30-мм автоматическая пушка и 7,62-мм пулемёт. 100-мм орудие оснащено полуавтоматическим механизмом заряжания снарядами и управляемыми ракетами с лазерным наведением.Для постановки дымовой завесы на башне ZBD-97 имеются два встроенных дымовах гранатомета.[1]

Тактико-технические характеристики
  • Экипаж / десант - 3/7 чел.
  • Скорость по шоссе - 65 км/ч
  • Запас хода по шоссе - 500 км
  • Вооружение:
    • 100-мм пушка - гладкоствольная, пусковая установка ПТУР - 22 выстрела с осколочно-фугасным снаряжением, 8 ПТУР 9М117
    • 30-мм пушка - нарезная, скорострельность 300 выстрелов/в минуту - 500 снарядов в магазине пушки
    • 7,62-мм спаренный пулемет - боекомплект 2000 патронов.
  • Система управления огнем - комбинированный прицел наводчика оператора, командирский прицел и прибор наблюдения, зенитный прицел, лазерный дальномер, датчики крена, скорости и курсового угла. А так же стабилизатор вооружения и баллистический вычислитель.[1]

Модификации

На базе БМП Тип 97 созданы:

  • ZBD-97 CP — командно-штабная машина
  • ZBD-97 AMS — самоходная 120-мм миномётная система
  • ZBD-97 ARV — бронированная ремонтно-эвакуационная машина
  • ZBD-97 REF — бронированный топливозаправщик переднего края
  • ZBD-97 ATGW – самоходный противотанковый ракетный комплекс с ПТУР HJ-11 (в разработке)

На вооружении

Галерея фотографий

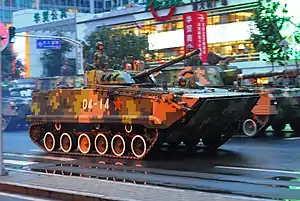

  • ZBD-04
  • ZBD-04A

См. также
  • ZLC-2000 — китайская боевая машина десанта

Примечания
  1. Самое современное оружие и боевая техника/Л.Е.Сытин. - Москва: Издательство АСТ, 2017 - 656с. ISBN 978-5-17-090382-5
