Зарядная станция

Заря́дная ста́нция (или ЭЗС, электрозаправочная станция) — элемент городской инфраструктуры, предоставляющий электроэнергию для зарядки аккумуляторного электротранспорта, такого как электромобили, электробусы, электроскутеры, электросамокаты, гироскутеры, сигвеи, электровелосипеды и т. п.

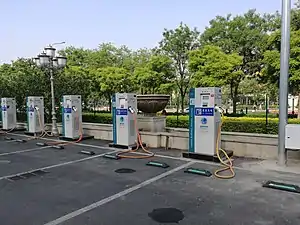

Зарядная станция электромобилей в Китае
Зарядная станция электровелосипедов в Германии

Электромобили и зарядные станции рассматриваются как важный элемент управления спросом на электроэнергию[1] (первые испытания передачи энергии от автомобилей в электрическую сеть (англ. vehicle-to-grid (V2G)) начались в январе 2009 года в городе Ньюарк, штат Делавэр, США[2]).

Типы

Зарядные станции делятся на два основных типа:

  • Стандартная зарядная станция на переменном токе. Её отличает невысокая стоимость и длительность зарядки ~ 10 часов.
  • Быстрая зарядная станция на постоянном токе (быстрая) и на переменном токе (стандартная). Отличается длительностью зарядки в пределах 1 часа, но при этом имеет высокую стоимость.

Оборудование для зарядки
Пункт зарядки электромобиля в Германии
Станция зарядки Tesla Supercharger

Станция зарядки электромобилей (СЗЭ) внешне и по конструкции похожа на бензоколонку АЗС (Автомобильная заправочная станция), позволяющую произвести заправку автотранспорта традиционными сортами углеводородного топлива — бензином и дизельным топливом.

Типы разъёмов
Порт зарядки Выходная мощность AC/DC Схема
Тип 1/Type 1

(SAE J1772-2009)

 7,4кВт переменный ток (AC)
Тип 2/Type 2

(МЭК 62196)

 22кВт (при 3-фазном подключении)

7,4кВт (при 1-фазное подключении)

 переменный ток (AC)
ChAdeMO до 50кВт (быстрая зарядка) постоянный ток (DC)
COMBO/CCS до 350кВт (быстрая зарядка) постоянный ток (DC)
Tesla Supercharger до 145кВт у версии 2[3]

до 250кВт у версии 3[3]

 постоянный ток (DC)

Перспективные разработки
Станция зарядки электромобилей питающаяся от солнечных батарей расположенных на навесе
Станция зарядки электромотоциклов питающаяся от солнечных батарей

Также существуют солнечные зарядные станции (СЗС), которые питают аккумуляторы СЗЭ при помощи солнечных панелей.

Швейцарская компания ABB начала производство Terra High Power DC, самого быстрого и мощного зарядного устройства для электрических автомобилей. Это устройство имеет максимальную выходную мощность в 350 кВт, что в три раза выше мощности зарядных станций Tesla Superchargers[4].

Беспроводное зарядное устройство

Разрабатываются и применяются и беспроводные зарядные устройства.

Через замену аккумуляторов (проект «Лучшее место»/«Беттер Плейс»)
Станция Better Place в Рамат-ха-Шарон, Израиль
Бокс станции Better Place по замене разряженных аккумуляторных батарей на заряженные

В 2007 году израильским бизнесменом Шаем Агасси (Shai Agassi) создан проект «Лучшее место» (Project Better Place, «Беттер Плейс»). Целью проекта было строительство сети «заправочных» станций для электромобилей в различных странах. На таких станциях предоставлялись бы услуги зарядки и замены аккумуляторов на уже заряженные. В 2008 году он планировал, что построит в Израиле до 500 тысяч «заправочных» станций (розеток)[5]

В сентябре 2012 года работала 21 станция.

Дания в марте 2008 года присоединилась к проекту Project Better Place. Дания планировала построить 500 тысяч точек зарядки электромобилей и 150 станций для замены аккумуляторов[6]. Около 20 % своей электроэнергии Дания вырабатывает из энергии ветра (см. Ветроэнергетика Дании). Зарядка аккумуляторов электромобилей энергией, произведённой ветрогенераторами, позволила бы сгладить неравномерности подачи электроэнергии в передающие сети.

Португалия планировала к концу 2011 года построить 1300 пунктов для зарядки электромобилей[7].

25 мая 2013 года компания «Беттер Плейс» начала процедуру банкротства[8].

Солнечная зарядная дорога

Технология, разработанная компанией Solar Roads. Согласно разработке дорога накапливает в себе солнечную энергию с помощью встроенных солнечных батарей и заряжает движущейся по ней электротранспорт посредством электромагнитной индукции[9].

История

Зарядные станции в мире

Россия
Станция зарядки электромобилей в Москве
Пункт зарядки электромобилей в Москве

Общее количество электромобилей на начало 2017 г. составляло 920 ед.[10]. Летом 2018 г. парк электромобилей в России увеличился до 2,5 тыс. единиц[11].
На середину 2021 года в российском автопарке насчитывалось 12290 легковых электромобилей, из которых 9273 — Nissan Leaf[12].

Компанией Россети реализуется Всероссийская программа развития зарядной инфраструктуры[13].

В Москве согласно проекту «Энергия Москвы» в 2020 году началась установка 200 зарядных станций для электромобилей.
Сеть будет расширяться, и к 2023 г. в столице должно быть не менее 600 станций[14].

В Приморском крае электроэнергетический холдинг РусГидро развивает сеть быстрых зарядных станций для электромобилей[15].

Количество зарядных станций
ГородКол-во электромобилей в регионе20132014201520162017
Москва281 + 58 (Подмосковье)[10] ? ? ? ? ?
Санкт-Петербург45[10] ? ? ? ?25[16]
Ставрополь23[10]4[17]- ? ?5?[18]
Казань14[10]-1[19]3[20][21]4[22]4
Мурманск ?----1[23]
Томск ?----1[24]
Краснодар45[10]----1[25]
Владивосток (о. Русский)136[10]----2[26]
Зеленоградск ?----1[27]
Воронеж ?----2[28]
Нормативная документация

В России разрабатываются унифицированные правила размещения и эксплуатации станций зарядки электромобилей. Зарядные пункты могут появиться на автозаправках, парковочных станциях и у торговых центров[29].

  • МЭК 61851-1:2010 «Система токопроводящей зарядки электромобилей. Часть 1. Общие требования»
  • МЭК 62196-1:2011 «Вилки, штепсельные розетки, соединители и вводы для транспортных средств. Кондуктивная зарядка для электромобилей. Часть 1. Общие требования»
  • IEC 69/236/CD:2012 «Electric vehicle wireless power transfer systems (WPT) — Part 1: General requirements»

Белоруссия
Пункт зарядки электромобилей в Минске

Первая зарядная станция появилась в г. Минске в 2013 году, а первая станция быстрой зарядки уже в 2014 г.[30]. В 2017 году первую зарядную станцию установили в г. Витебск[31].

Казахстан

Первая зарядная станция появилась в г. Алма-Ата в 2016 г.[32], а в 2017 году первая в г. Астана[33].

Украина
Пункт зарядки электромобилей в Киеве

На конец 2016 г. в стране было около 150 зарядных станций[34], при этом общее количество электромобилей на конец 2016 г. составляет 1709 ед. и 884 ед. гибридных автомобилей[35]. На конец 2020 г. на Украине было около 23 тыс. электромобилей. Половину из них составляют подержанные Nissan Leaf.[36] Количество электромобилей и зарядных станций продолжает увеличиваться.

Количество зарядных станций
Город20132014201520162017
Киев ?2[37] ?54[38]63[39]
Львов ? ? ? ?22[39]
Одесса ? ? ? ?17[39]
Харьков ? ?1[40]28[38] ?
Днепр ? ? ?10[38] ?
Славянск----1[41]
Житомир----1[42]

Великобритания

Великобритания: в Лондоне в декабре 2006 года были открыты две первые «заправочные станции» для электромобилей, расположенные на улице; до этого в Лондоне на автостоянках и в гаражах действовали 48 бесплатных пунктов зарядки электромобилей.

К концу 2009 года в Великобритании было установлено около 1000 пунктов для зарядки электромобилей, из них около 200 в Лондоне. Стоимость обслуживания составит £75 в год[43]. В 2012 году количество зарядных станций составило 2883, а на конец 2016 г. уже 11 736 ед.[44].

Германия
Станция быстрой зарядки электромобилей в Хильдене

В Германии конец 2016 г. количество зарядных станций составило 7407 ед.[45].
На сентябрь 2021 г. — 40257 стандартных точек зарядки и 6840 — быстрых[46].

Китай

В Китае количество зарядных станций в 2017 году превышает 161 000[47].

США

В США по программе ARRA (англ. American Recovery and Reinvestment Act (2009)) к середине мая 2010 года было построено более 1800 пунктов для зарядки электромобилей[48]. По приблизительным оценкам общее количество зарядных станций в 2017 году составляет 16 000 ед.[49]. В США также находится значительная часть действующих станций Tesla Supercharger. По этому показателю США вторая в мире страна после Китая.

Франция

Во Франции количество зарядных станций в 2017 году составило 2689 ед.[50].

Южная Корея
Пункт зарядки электромобилей в Хвенсоне

В конце 2011 года в Южной Корее работали 500 пунктов быстрой и стандартной зарядки электромобилей[51]. В 2017 году быстрых зарядных станций было зафиксировано по всей стране 300 ед.[52].


Количество общественных станций зарядки мощностью ≤22 кВт
Страна 2010 2014 2015 2016 2017 2018 2019 2020  % 2020
Китай-21000466578653513050816366730123849800054,0 %
США482201152815035089396015025864265822638,9 %
Нидерланды400118601778632120328753585249324635866,9 %
Республика Корея321117010951095103332213937396543835,9 %
Франция-1700986518620201532273627661420004,6 %
Германия-2606458722213222132311234203372134,0 %
Великобритания-7182817411497130621473222359272223,0 %
Япония-86401612017260215072228722536219162,4 %
Италия-135016792298242428608312121501,3 %
Норвегия28005185518570408292933310337116771,3 %
Канада-226633613900516871007976109361,2 %
Швеция-10651251173725763237403688041,0 %
Бельгия-5591335148514932716607080060,9 %
Швейцария-13003399346034604422541466760,7 %
Испания-8001378331243124410450060450,7 %
Финляндия-357706706706706178638700,4 %
Дания-8131043211421142170224426990,3 %
Португалия-11781238125414521602160221540,2 %
Мексика-н.дн.дн.д14861486182021540,2 %
Австралия-н.дн.дн.д436666167919500,2 %
Мир368290870156695256314331777405141626064922216100 %
Источник: Международное энергетическое агентство[53]
Количество общественных станций зарядки мощностью >22 кВт
Страна 2010 2014 2015 2016 2017 2018 2019 2020  % 2020
Китай-900012101548898339511133321467030900080,1 %
США602518352430793436424213093167184,3 %
Республика Корея-23734191933435213739698052,5 %
Япония31228775971706172557684785879392,1 %
Германия-240471168818013352508874561,9 %
Великобритания-5241066176321792692473562481,6 %
Норвегия-2003285019171226397052991,4 %
Франция-12758099810311396204040451,0 %
Канада-556313567384097522580,6 %
Испания-109243232596618100321200,5 %
Нидерланды-12122240440781982920470,5 %
Швеция-106512511737788902103016080,4 %
Италия-107016639357386412310,3 %
Швейцария-9920727850365278611580,3 %
Мир372150012759675443109350145461269489385678100 %
Источник: Международное энергетическое агентство[53]


Дорожные знаки

Министерство транспорта и министерство внутренних дел России предложили ввести в оборот новый дорожных знак дополнительной информации (табличка) 8.26 «Зарядка электромобилей»[54].

  • Дорожный знак 7.21 автозаправочной станции с возможностью зарядки электромобилей (Россия)
  • Дорожный знак станции зарядки электромобилей (Белоруссия)
  • Дорожный знак станции зарядки электромобилей (Евросоюз)
  • Дорожный знак станции зарядки электромобилей (США)
  • Дорожный знак парковки только для зарядки электромобилей (Нидерланды)
  • Дорожный знак парковки только для зарядки электромобилей (Исландия)

Настенные зарядные станции
Настенная зарядная станция BMW для парковочного места или гаража

Другие назваия: Навесная зарядная станция, Wallbox
